Mainboard-Anschlüsse: die Übersicht, welcher Stecker wohin gehört

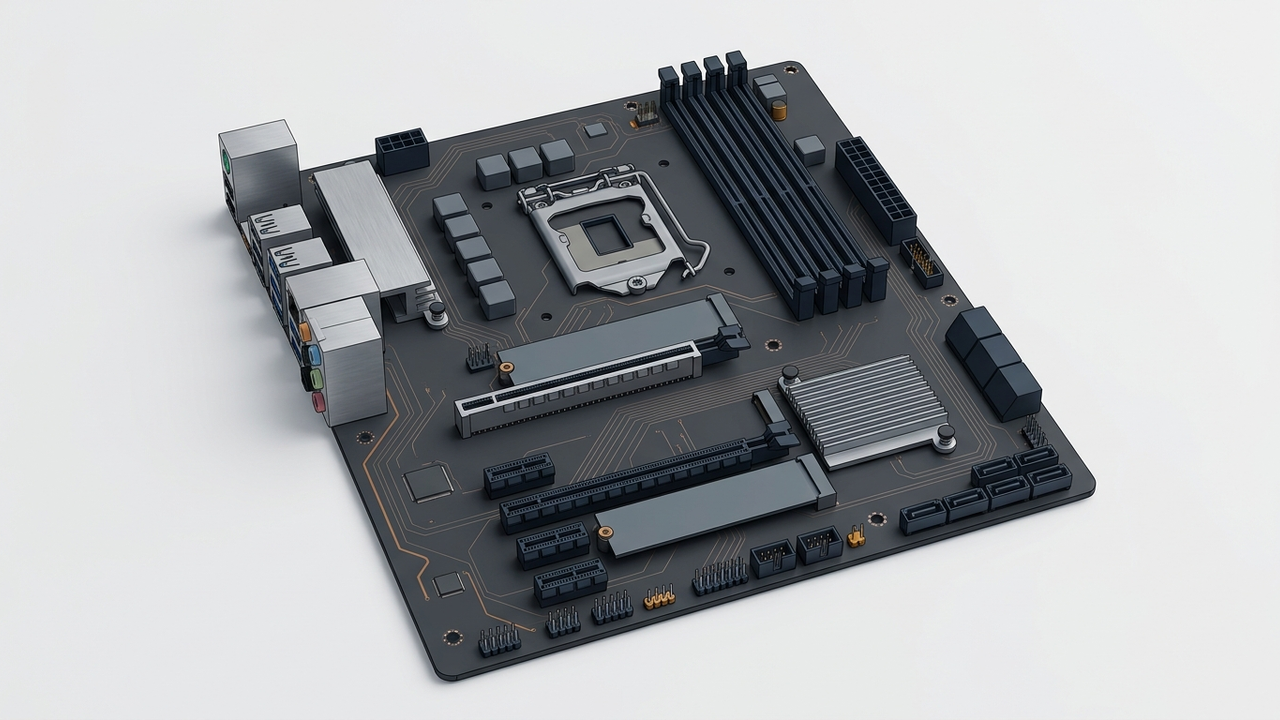

Ein Mainboard hat zwei Sorten Anschlüsse. Außen am Backpanel sitzen die Buchsen für Geräte: USB, Netzwerk, Audio, Videoausgänge. Innen auf der Platine sitzen Stecker und Header für alles, was im Gehäuse bleibt: Netzteil, Laufwerke, Lüfter, Beleuchtung und die Taster und LEDs der Gehäusefront. Die Beschriftung steht direkt neben jedem Anschluss auf der Platine, die genaue Lage und Belegung im Handbuch des Boards.

Diese Übersicht ordnet alle Anschlüsse nach dem, was sie versorgen, und verlinkt für jedes Thema den Beitrag mit der Tiefe. Wer den ganzen PC zusammenbaut, findet die Abfolge in PC zusammenbauen: die Reihenfolge.

Alle Anschlüsse auf dem Mainboard im Überblick

Die Tabelle zeigt die inneren Anschlüsse in der Reihenfolge, in der du sie beim Zusammenbau brauchst. Die Beschriftungen sind typisch, nicht verbindlich. Jeder Hersteller wählt eigene Kürzel, und das Handbuch deines Boards hat das letzte Wort.

Strom: der 24-Pin-Stecker und der CPU-Stecker

Zwei Stecker vom Netzteil gehen direkt ins Mainboard. Der breite 24-polige ATX-Stecker sitzt am Rand der Platine, meist in der Nähe der RAM-Steckplätze. Der quadratische CPU-Stecker (EPS) sitzt oben neben dem Prozessorsockel. Beide haben eine Rastnase und passen nur in einer Richtung.

Die Grafikkarte bekommt ihren Strom nicht über das Mainboard. Kräftige Karten haben eigene Buchsen, und die dazugehörigen PCIe-Stecker vom Netzteil gehen an die Karte, nicht ans Board. Verwechslungsgefahr besteht zwischen EPS und PCIe, weil beide achtpolig sind. Welcher Stecker welcher ist und woran du ihn erkennst, steht in PC-Netzteil Anschlüsse: welcher Stecker wohin gehört und in der Netzteil-Steckerbelegung. Den Einbau des Netzteils selbst zeigt Netzteil einbauen.

SATA: Daten vom Mainboard, Strom vom Netzteil

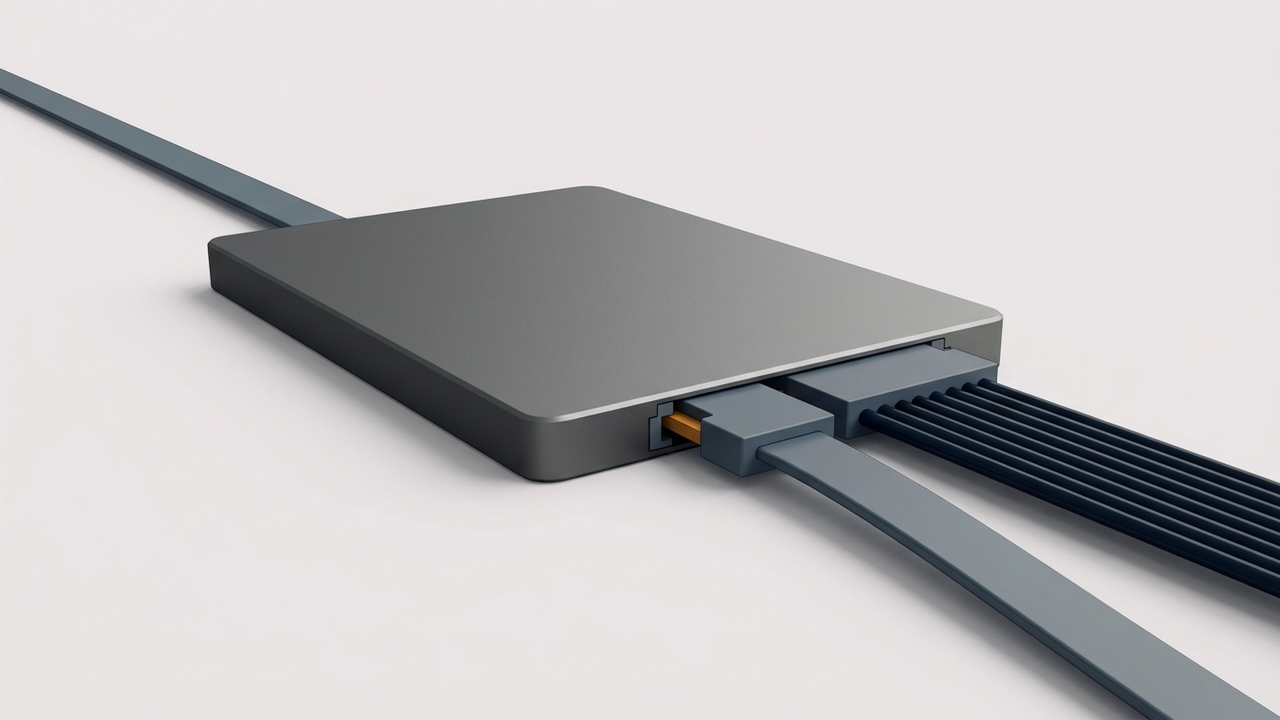

Ein SATA-Laufwerk braucht zwei Kabel. Das schmale Datenkabel geht vom Laufwerk an einen SATA-Anschluss auf dem Mainboard. Das breitere Stromkabel kommt direkt vom Netzteil. Das Mainboard liefert für SATA also nur die Daten, nie den Strom.

Das Datenkabel hat sieben Leiter: drei für Masse und vier Datenleitungen in zwei Paaren. Der SATA-Stromstecker hat 15 Pole und führt 3,3 V, 5 V und 12 V. Beide Stecker sind L-förmig kodiert und passen nur in einer Richtung. SATA III überträgt 6 Gbit/s, was nach Kodierung höchstens rund 600 MB/s ergibt (Quelle). Das ist die Grenze für jede SATA-SSD, egal wie schnell der Speicher dahinter wäre.

Die SATA-Anschlüsse sitzen am Platinenrand, oft abgewinkelt, und sind durchnummeriert. Wie viele es sind, unterscheidet sich von Board zu Board und steht im Handbuch.

SATA-Festplatte oder SSD anschließen

1. Das Laufwerk in einen Einbauschacht oder auf den Halter des Gehäuses setzen und festschrauben.
2. Das SATA-Datenkabel am Laufwerk einstecken, das andere Ende an einen SATA-Anschluss des Mainboards. Die L-Form gibt die Richtung vor.
3. Den SATA-Stromstecker vom Netzteil auf das Laufwerk stecken.
4. Nach dem Start prüfen, ob das Laufwerk im BIOS erscheint. Fehlt es, hilft SSD wird nicht erkannt.

M.2: die SSD ohne Kabel

Eine M.2-SSD steckt direkt im Mainboard und braucht kein Kabel. Der Steckplatz liegt flach auf der Platine, meist unter einem Kühlkörper des Boards. Das Modul wird schräg eingesetzt, heruntergedrückt und am anderen Ende mit einer kleinen Schraube oder einem Clip gehalten.

Die Kerbe im Modul sagt nur, ob es mechanisch passt. M.2-SATA-SSDs haben meist einen B-Key, M.2-NVMe-SSDs meist einen M-Key mit PCIe x4; Module mit B+M-Key passen in beide Steckplätze (Quelle). Ob ein Steckplatz SATA, PCIe oder beides kann, entscheidet die Verdrahtung des Boards. Das steht nirgends auf der Platine, nur im Handbuch. Eine NVMe-SSD in einem reinen SATA-Steckplatz bleibt unsichtbar, obwohl sie passt.

M.2-SSD einbauen

1. Im Handbuch nachsehen, welcher M.2-Steckplatz PCIe oder SATA kann und ob er sich Leitungen mit anderen Anschlüssen teilt.
2. Den Kühlkörper des Boards abschrauben, falls vorhanden, und die Schutzfolie an seiner Unterseite abziehen.
3. Die SSD schräg in den Steckplatz einsetzen, bis die Kontakte verschwinden, dann herunterdrücken und festschrauben.
4. Den Kühlkörper wieder aufsetzen.

Welche Modelle sich lohnen, steht in Beste M.2-SSDs.

Front Panel: Power Switch, Reset und LEDs

Der Front-Panel-Header ist der Anschluss, der den PC überhaupt erst startet. Hier hängen der Power-Taster, der Reset-Taster, die Power-LED und die Festplatten-LED des Gehäuses. Der Header sitzt oft unten am Platinenrand und ist typisch als F_PANEL, JFP1 oder PANEL beschriftet. Die Kabel vom Gehäuse kommen als einzelne kleine Stecker und tragen ihre Funktion als Aufdruck.

Intel hat die Belegung im Front Panel I/O Connectivity Design Guide festgelegt: zwei Reihen, zehn Positionen, eine davon ohne Pin als Kodierung (Quelle). Viele Hersteller halten sich daran. Verbindlich ist aber immer die Belegung auf deiner Platine und im Handbuch deines Boards, nicht diese Tabelle.

Die Taster sind ungepolt, die LEDs sind gepolt. Beim Power-Switch und beim Reset-Switch ist die Richtung egal, sie schließen nur einen Kontakt. Bei den LEDs muss Plus auf Plus: Falsch herum bleibt die LED dunkel, der PC startet trotzdem. Wer die LED vertauscht hat, dreht den Stecker einfach um.

Wenn der Power-Taster nach dem Anschließen nichts tut, liegt es oft am Front-Panel-Stecker, manchmal am Netzteil. Die Reihenfolge der Prüfung steht in PC geht nicht an: Netzteil oder Mainboard?

USB-Header und Front-Audio

Die USB-Buchsen an der Gehäusefront haben keinen eigenen Controller. Sie hängen über Kabel an Headern auf dem Mainboard, und es gibt drei Sorten davon. Welche Sorte dein Gehäuse braucht, steht auf dem Stecker am Gehäusekabel.

USB-2.0-Header

Der USB-2.0-Header ist der kleinere zweireihige Header, typisch als F_USB, JUSB1 oder USB_1 beschriftet. Hier hängen die USB-2.0-Buchsen der Front und interne Geräte wie Kartenleser oder manche Beleuchtungssteuerungen. Der Stecker ist kodiert und passt nur in einer Richtung.

USB-3.0-Header

Der USB-3.0-Header ist deutlich größer und hat einen Rahmen mit Kodierung. Er hat 19 Pins und führt die 5-V-Versorgung, die SuperSpeed-Sende- und Empfangspaare, Masse, die USB-2.0-Leitungen für Abwärtskompatibilität und einen Pin für den Überstromschutz (Quelle). Das Gehäusekabel zu diesem Header ist steif und dick, deshalb lohnt es sich, ihn vor dem Einbau der Grafikkarte einzustecken.

USB-C-Frontanschluss

Eine USB-C-Buchse an der Gehäusefront braucht einen eigenen Anschluss auf dem Board. Er ist flach und schmal und sieht anders aus als die beiden anderen Header. Fehlt er auf dem Mainboard, bleibt der USB-C-Port am Gehäuse ohne Funktion. Wer ein Board kauft, prüft diesen Anschluss deshalb vor dem Gehäuse, etwa in Welches AM5-Mainboard kaufen? oder Welches AM4-Mainboard kaufen?. Wenn hinten die Buchsen knapp werden, hilft USB-Hub am PC.

Front-Audio

Die Kopfhörer- und Mikrofonbuchse der Front hängt an einem Header, der meist als HD_AUDIO beschriftet ist, manchmal als AAFP oder JAUD1. Er sitzt oft in der Nähe der Backpanel-Audiobuchsen und ähnelt dem USB-2.0-Header. Beide sind unterschiedlich kodiert. Passt der Stecker nicht ohne Kraft, ist es der falsche Header.

Lüfter, RGB und ARGB

Lüfter gehören an SYS_FAN oder CHA_FAN, der Prozessorkühler an CPU_FAN. 3-Pin- und 4-Pin-Lüfter (PWM) passen aufeinander, eine Führungsnase verhindert das Verdrehen. Der Lüfterstecker ist damit der unkritische Teil.

Das Risiko sitzt beim Beleuchtungsstecker. ARGB ist dreipolig mit 5 V und hängt an Anschlüssen wie ADD_HEADER oder JRAINBOW, RGB ist vierpolig mit 12 V und hängt an RGB_LED oder JRGB. Die beiden Stecker sehen sich ähnlich, und die Verwechslung kann die LEDs zerstören. Die Belegung beider Stecker und wie du sie sicher auseinanderhältst, steht in Gehäuselüfter anschließen.

Das Backpanel: die Anschlüsse außen

Das Backpanel ist die Blechblende hinten am Gehäuse, und alles darauf gehört zum Mainboard. Typisch sind mehrere USB-Buchsen in Typ A und Typ C, eine Netzwerkbuchse, die Audiobuchsen für Lautsprecher, Kopfhörer und Mikrofon und ein oder mehrere Videoausgänge wie HDMI oder DisplayPort. Manche Boards haben zusätzlich Antennenanschlüsse für WLAN und kleine Taster, etwa zum Zurücksetzen des BIOS. Was genau vorhanden ist, steht im Handbuch und in der Produktbeschreibung.

Mit eingebauter Grafikkarte gehört der Monitor an die Grafikkarte, nicht an das Mainboard. Der Videoausgang am Backpanel wird nur von der Prozessorgrafik bedient. Steckt das Kabel dort, obwohl eine Grafikkarte im Rechner sitzt, bleibt der Bildschirm schwarz oder läuft mit der schwachen Prozessorgrafik. Bei Prozessoren ohne integrierte Grafik ist der Ausgang am Board ganz ohne Funktion. Wie mehrere Bildschirme sauber verteilt werden, steht in Zweiten Monitor anschließen.

Ob Mainboard, Gehäuse, Kühler und Speicher zueinander passen, prüft der PC Part Picker mit Kompatibilitätsprüfung vor dem Kauf.

Häufige Fragen

Welche Anschlüsse hat ein Mainboard?

Außen am Backpanel: USB, Netzwerk, Audio und Videoausgänge. Innen auf der Platine: den 24-Pin- und den CPU-Stromstecker, SATA-Anschlüsse, M.2-Steckplätze, den Front-Panel-Header, USB-2.0- und USB-3.0-Header, je nach Board einen USB-C-Frontanschluss, Front-Audio, Lüfteranschlüsse und Header für RGB oder ARGB. Die genaue Ausstattung steht im Handbuch.

Wo schließe ich das SATA-Kabel an?

Das schmale Datenkabel kommt an einen der Anschlüsse mit der Beschriftung SATA am Rand des Mainboards, das andere Ende ans Laufwerk. Der breite Stromstecker kommt vom Netzteil, nicht vom Mainboard. Beide Stecker sind L-förmig und passen nur in einer Richtung.

Wie viele SATA-Anschlüsse hat ein Mainboard?

Das ist von Board zu Board verschieden und steht im Handbuch und in der Produktbeschreibung. Die Anschlüsse sind auf der Platine durchnummeriert. Bei manchen Boards fällt ein SATA-Anschluss weg, sobald ein bestimmter M.2-Steckplatz belegt ist; auch das steht im Handbuch.

Sind alle SATA-Anschlüsse gleich?

Mechanisch ja, das Kabel passt an jeden. Elektrisch können sich Anschlüsse unterscheiden: Manche teilen sich Leitungen mit einem M.2-Steckplatz und werden abgeschaltet, sobald der belegt ist. Welche das sind, steht nur im Handbuch.

Wie schließe ich den Power Switch an das Mainboard an?

Der Stecker mit dem Aufdruck POWER SW kommt auf die beiden Pins, die auf der Platine oder im Handbuch als PWR_SW oder PW markiert sind. Die Richtung ist egal, der Taster ist ungepolt. Bei der Intel-Standardbelegung sind das Pin 7 und Pin 8 des Front-Panel-Headers; verbindlich ist die Belegung deines Boards.

Soll ich HDMI an die Grafikkarte oder an das Motherboard anschließen?

An die Grafikkarte, sobald eine eingebaut ist. Der HDMI-Ausgang am Mainboard wird nur von der Prozessorgrafik bedient und bleibt mit einer Grafikkarte ungenutzt. Hat der Prozessor keine integrierte Grafik, liefert der Ausgang am Board gar kein Bild.

Wo schließt man ARGB-Lüfter an?

Der Lüfterstecker kommt an SYS_FAN oder CHA_FAN. Der dreipolige ARGB-Stecker kommt an den 5-V-Header, typisch als ADD_HEADER, JRAINBOW oder ARGB beschriftet. Nie an den vierpoligen 12-V-RGB-Header, das kann die LEDs zerstören. Die Belegung steht in Gehäuselüfter anschließen.

Kurz gefasst

• Zwei Sorten Anschlüsse: außen am Backpanel für Geräte, innen auf der Platine für Netzteil, Laufwerke, Lüfter und Gehäusefront.
• Die Beschriftung steht auf der Platine, die Belegung im Handbuch. Kürzel wie F_PANEL oder CPU_PWR sind typisch, nicht genormt.
• SATA braucht zwei Kabel: Daten vom Mainboard, Strom vom Netzteil. M.2 braucht keins, aber der Steckplatz muss zur SSD passen.
• Front Panel: Taster sind ungepolt, LEDs gepolt. Falsch gesteckte LED bleibt dunkel, der PC startet trotzdem.
• USB-C vorne braucht einen eigenen Header auf dem Board, sonst bleibt die Buchse tot.
• Monitor an die Grafikkarte, nicht an das Mainboard, sobald eine eingebaut ist.
