SSD einbauen: M.2 unter den Kühlkörper, SATA mit zwei Kabeln, und danach ist sie noch unsichtbar

Eine SSD einzubauen ist mechanisch einfach: Eine M.2-SSD wird schräg in den Steckplatz gesteckt, heruntergedrückt und mit einer Schraube oder einem Halter gesichert; eine 2,5-Zoll-SSD wird in einen Schacht gesetzt und bekommt zwei Kabel, Daten und Strom. Die Stellen, an denen es hakt, liegen daneben: der Abstandshalter im falschen Loch, der Kühlkörper des Mainboards, der vor dem Einsetzen ab muss, das zweite Kabel, das bei SATA gern vergessen wird, und der Schritt nach dem Einbau, ohne den die SSD im Explorer nicht erscheint. Beim Erstaufbau ist der Einbau nur ein Punkt in der Liste, die in PC zusammenbauen: die Reihenfolge steht; hier stehen die Details, die dort keinen Platz haben.

Die Reihenfolge unten gilt für den Desktop-PC. Notebook und PS5 haben je einen eigenen kurzen Abschnitt am Ende, weil dort andere Regeln gelten.

Vorher: welche SSD in welchen Steckplatz passt

Ein M.2-Steckplatz ist eine Bauform, kein Protokoll, und die Kerbe im Stecker entscheidet, was hineinpasst. Samsung beschreibt es so: Ein M-Key-Steckplatz bindet eine NVMe-SSD mit bis zu vier PCIe-Leitungen an, ein B-Key-Steckplatz eine SATA- oder NVMe-SSD mit bis zu zwei; Samsungs NVMe-SSDs haben M-Key und lassen sich in einen B-Key-Steckplatz nicht einsetzen (Samsung Semiconductor, FAQ „Internal SSD Installation", abgerufen am 14. September 2026). Desktop-Boards wie die beiden ASUS-Beispiele auf dieser Seite haben M-Key-Steckplätze; welche PCIe-Generation der einzelne Steckplatz kann, steht im Handbuch und ist nicht bei jedem gleich. Beim ASUS TUF Gaming B650M-Plus WiFi etwa läuft M.2_1 mit PCIe 5.0 x4 und hängt am Prozessor, M.2_2 mit PCIe 4.0 x4 am Chipsatz; beide nehmen die Längen 2242, 2260 und 2280 (ASUS, Handbuch TUF Gaming B650M-Plus WiFi, Kapitel 1, abgerufen am 14. September 2026). Die Zahl ist die Baugröße: 22 mm breit, 42, 60 oder 80 mm lang. Für den Desktop ist 2280 das gängige Maß, und die SSD für das Startlaufwerk gehört in den schnellsten Steckplatz, also den am Prozessor.

Die 2,5-Zoll-SSD ist die ältere Bauform mit SATA-Anschluss. Sie ist langsamer, braucht zwei Kabel und passt in jeden Rechner, der noch einen freien SATA-Port hat. Für ein zweites Laufwerk in einem Rechner ohne freien M.2-Steckplatz ist sie weiter die einfache Lösung. Was zwischen den Typen im Spielalltag liegt, steht in Beste M.2-SSDs und Beste SSDs für Gaming; ob das zweite Terabyte sich lohnt, in 1 oder 2 TB.

M.2-SSD einbauen: Kühlkörper, Abstandshalter, Schraube oder Halter

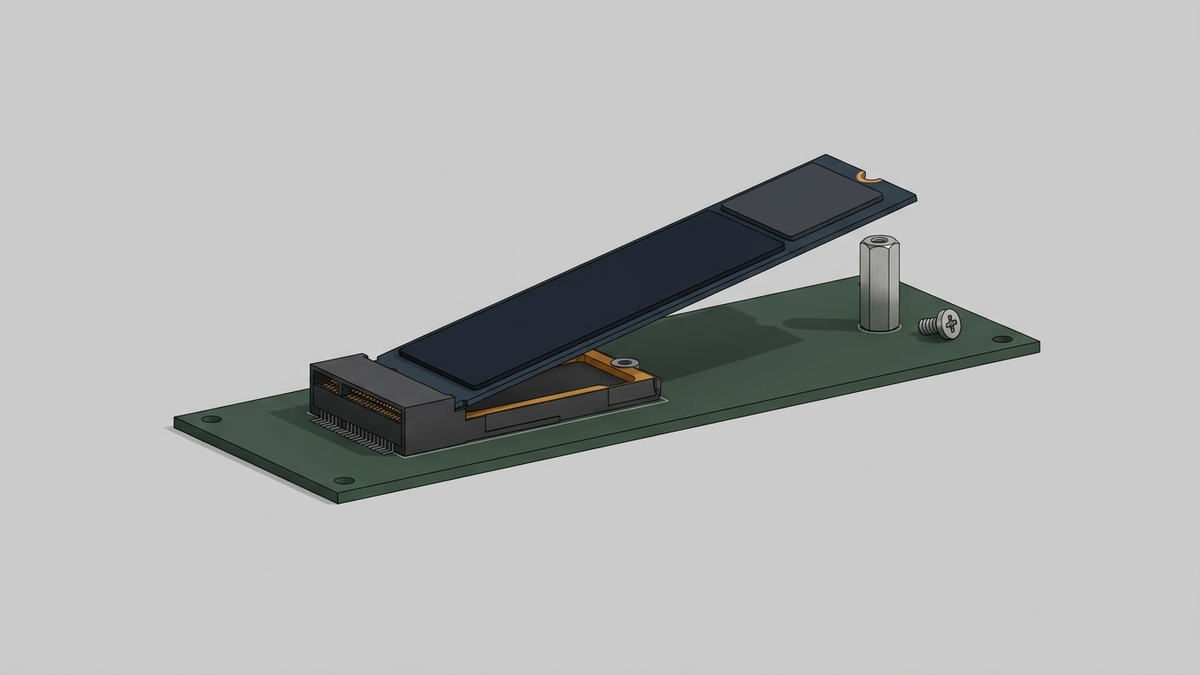

Die M.2-SSD wird nicht gerade eingesteckt, sondern schräg nach oben angesetzt, dann zur Platine heruntergedrückt und dort gesichert. Sony beschreibt denselben Bewegungsablauf für den Steckplatz der PS5: an der Kerbe ausrichten, schräg nach oben einführen, herunterkippen, mit der Schraube befestigen (PlayStation-Support, „How to add an M.2 SSD to a PS5 console", abgerufen am 14. September 2026). Am Mainboard kommt davor und danach je ein Schritt dazu.

1. Herunterfahren, Netzstecker ziehen, dann den Einschalter am Gehäuse noch einmal drücken. Danach kurz das blanke Metall des Gehäuses anfassen, bevor du an die Platine greifst.
2. Grafikkarte im Weg? Der zweite M.2-Steckplatz kann unter der Grafikkarte liegen. Dann muss sie kurz heraus; wie, steht in Neue Grafikkarte einbauen.
3. Kühlkörper abschrauben. ASUS schreibt in seiner Einbauanleitung, dass bei manchen Boards der Kühlkörper vor dem Einsetzen abgenommen werden muss, und dass die Schutzfolie von den Wärmeleitpads auf der Unterseite des Kühlkörpers abzuziehen ist (ASUS, Motherboard Installation Guide, Abschnitt 1.5, abgerufen am 14. September 2026). Die Folie ist der Schritt, der am leichtesten übersehen wird: Mit Folie liegt das Pad nicht auf dem Chip, und der Kühlkörper kühlt nichts.
4. Abstandshalter ins richtige Loch. Auf der Platine sind mehrere Gewindelöcher, eines je Baulänge. Der kleine Abstandshalter gehört in das Loch, das zur Länge der SSD passt; für eine 2242 oder 2260 nennt ASUS ausdrücklich, den beiliegenden Schraubenständer in das passende Loch zu setzen. Sitzt er im falschen, liegt die SSD schief oder findet keinen Halt.
5. Einsetzen. Kerbe zur Kerbe, schräg ansetzen, bis zum Anschlag einschieben, dann herunterdrücken.
6. Sichern. Entweder mit der winzigen Schraube auf dem Abstandshalter oder mit einem werkzeuglosen Halter. Bei ASUS heißt der Q-Latch: Vor dem Einsetzen den Hebel vom Steckplatz weg drehen, SSD einsetzen, Hebel im Uhrzeigersinn zurück, fertig (ASUS, Motherboard Installation Guide, Abschnitt 1.5.5). Fehlt die Schraube: Sie liegt dem Mainboard bei, nicht der SSD. Samsung sagt es in seiner FAQ ausdrücklich: Die NVMe-SSDs kommen ohne Schrauben, weil die Boardhersteller Schrauben und Abstandshalter mitliefern.
7. Kühlkörper zurück und verschrauben. Erst jetzt, weil ein halb eingeschobener Stecker unter dem Kühlkörper nicht mehr zu sehen ist.

Die Schraube ist so klein, dass sie beim Lösen gern in den Gehäuseboden fällt. Ein magnetisierter Schraubendreher oder ein Stück Klebeband am Bit spart die Suche. Und die Gegenprobe, bevor das Gehäuse zugeht: Die SSD liegt plan auf dem Abstandshalter und wippt nicht, wenn du sanft an der freien Kante drückst.

Der zweite M.2-Steckplatz und was er stilllegt

Auf manchen Boards teilt sich ein M.2-Steckplatz seine Anbindung mit SATA-Ports, und die fallen aus, sobald er belegt ist. Das steht als Fußnote im Handbuch, und sie ist je Board verschieden. Beim ASUS TUF Gaming X670E-Plus WiFi heißt es: Der Steckplatz M.2_2 teilt sich die Bandbreite mit SATA6G_1 und SATA6G_2; läuft M.2_2 im Modus PCIe x4, sind SATA6G_1 und SATA6G_2 abgeschaltet (ASUS, Handbuch TUF Gaming X670E-Plus WiFi, Spezifikationen, abgerufen am 14. September 2026). Beim kleineren B650M-Plus WiFi aus derselben Reihe steht im Handbuch keine solche Fußnote: zwei M.2-Steckplätze, vier SATA-Ports, kein Vorbehalt.

Praktisch heißt das: Vor dem Einbau in den zweiten Steckplatz im Handbuch nachsehen, welche SATA-Ports er kostet, und die vorhandenen SATA-Kabel gegebenenfalls auf andere Ports umstecken. Das Symptom, wenn du es nicht tust, ist typisch und verwirrend: Die neue M.2 wird erkannt, und dafür fehlt die alte SATA-SSD. Wie du das im BIOS auseinanderhältst, steht in SSD wird nicht erkannt.

SSD anschließen: SATA mit Daten- und Stromkabel

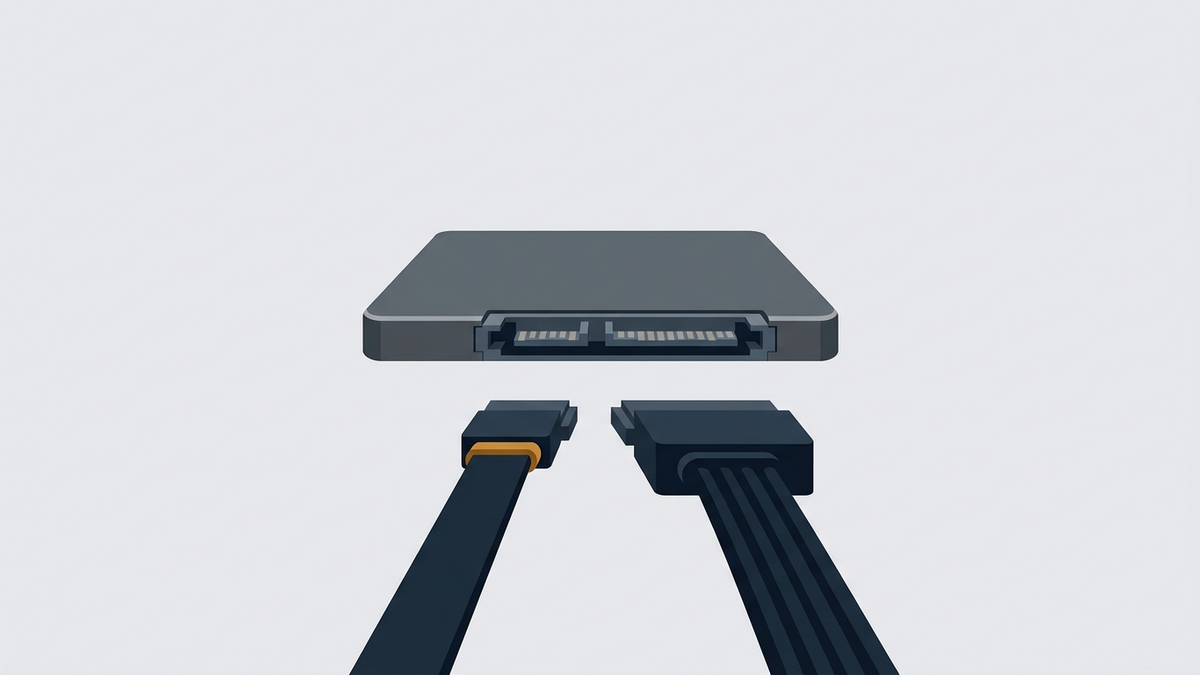

Eine 2,5-Zoll-SSD braucht zwei Stecker, und der zweite ist der, der fehlt. Das Datenkabel ist das dünne, flache mit dem schmalen L-förmigen Stecker; es kommt vom Mainboard. Das Stromkabel ist das breite, ebenfalls L-förmige, und es kommt vom Netzteil. Beide sitzen nebeneinander an der Kante der SSD, beide sind durch die L-Form verpolungssicher. Wer nur das Datenkabel steckt, hat eine SSD, die im BIOS nicht auftaucht, und sucht den Fehler an der falschen Stelle.

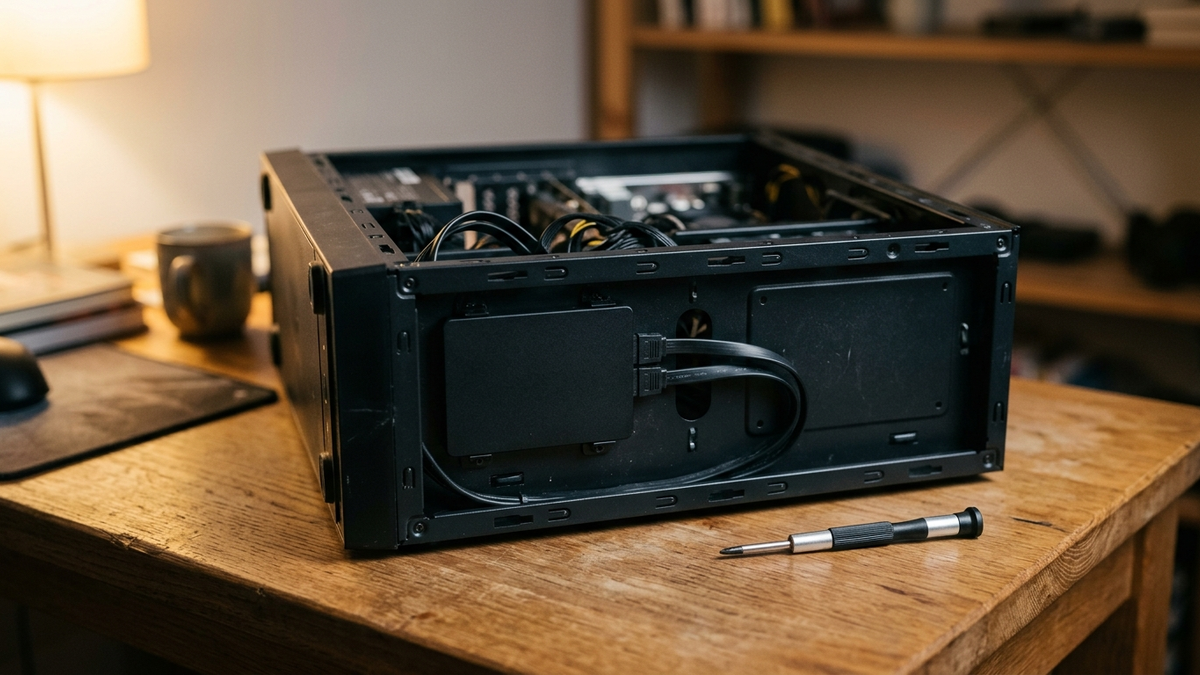

1. Schacht oder Halterung. Viele Gehäuse haben Schächte für 3,5-Zoll-Festplatten; dort braucht die 2,5-Zoll-SSD einen Adapterrahmen. Neuere Gehäuse haben eigene 2,5-Zoll-Halterungen hinter dem Mainboardträger oder auf der Netzteilabdeckung. Die SSD hat keine beweglichen Teile; sie darf auch nur verschraubt an der Rückwand hängen.
2. Datenkabel. Ein Ende an einen SATA-Port des Mainboards, das andere an die SSD. Western Digital: Bei einem Standard-SATA-Kabel kann jedes der beiden Enden an das Laufwerk (WD-Support, Artikel 1991, Stand 6. Juli 2026, abgerufen am 14. September 2026). Wo die Ports sitzen und wie sie nummeriert sind, steht in Mainboard-Anschlüsse; für das Startlaufwerk nimmst du den niedrigsten freien.
3. Stromkabel. Der breite SATA-Stromstecker kommt vom Netzteil; an einem Strang hängen mehrere davon. Bei einem modularen Netzteil muss der Strang erst am Netzteil eingesteckt werden, und das geht mit eingebautem Netzteil schlecht; siehe Netzteil einbauen. Ältere Laufwerke haben daneben noch den vierpoligen Molex-Anschluss. WD warnt ausdrücklich: nie beide Stromstecker gleichzeitig anschließen, das beschädigt das Laufwerk (WD-Support, Artikel 1991). Bei einer heutigen SSD gibt es nur den SATA-Stromstecker, die Warnung betrifft Adapter.
4. Einrasten, dann ziehen. Manche Datenkabel haben eine Metallklammer, die einrastet. WD unterscheidet: Ein Kabel mit Klammer gehört an ein Laufwerk ohne Steckerkragen, ein Kabel ohne Klammer an eines mit Kragen (WD-Support, Artikel 15954, Stand 19. Juni 2026, abgerufen am 14. September 2026). Nach dem Stecken kurz an beiden Kabeln ziehen; ein halb sitzender Stecker sieht aus wie ein sitzender.

Zwei Regeln zum Kabel selbst. Seagate empfiehlt SATA-Kabel kürzer als einen Meter und warnt, dass ein geknicktes oder gequetschtes Datenkabel innen brechen kann, während es außen unversehrt aussieht (Seagate-Support, KB 005707, abgerufen am 14. September 2026). Das Kabel, das seit Jahren hinter dem Mainboardträger eingeklemmt liegt, ist deshalb kein guter Kandidat für die neue SSD; ein neues liegt dem Mainboard bei oder kostet wenig.

Danach: die SSD ist eingebaut und trotzdem unsichtbar

Eine neue SSD erscheint im Explorer nicht von selbst, und das ist kein Fehler. Microsoft sagt es im ersten Satz seiner Anleitung: Ein neu hinzugefügter Datenträger ist im Explorer nicht sofort verfügbar, er muss zuerst initialisiert werden, danach kann er formatiert werden (Microsoft Learn, „Initialize New Disks", Stand 24. Juni 2025, abgerufen am 14. September 2026). Wer diesen Schritt nicht kennt, hält die SSD für nicht erkannt und fängt an, Kabel zu tauschen.

Der Weg in Windows 11: Rechtsklick auf die Start-Schaltfläche, „Datenträgerverwaltung". Unten in der Liste steht die neue SSD, mit dem Vermerk „Nicht initialisiert" oder „Unbekannt". Steht sie auf „Offline": Rechtsklick, „Online". Dann Rechtsklick auf den Datenträger, „Datenträger initialisieren"; als Partitionsstil ist GPT vorgegeben, und Microsoft nennt GPT den Typ, den die meisten heutigen Rechner für Festplatten und SSDs verwenden, MBR den älteren für 32-Bit-Systeme und Speicherkarten. Danach Rechtsklick auf den Balken „Nicht zugeordnet", „Neues einfaches Volume", dem Assistenten folgen: Größe übernehmen, Laufwerksbuchstabe, Dateisystem NTFS, „Fertig stellen". Dann ist die SSD im Explorer.

Die Warnung dazu ist dieselbe wie bei Microsoft: Initialisieren löscht alles auf dem Datenträger. Für eine neue SSD ist das egal; für eine, die aus einem anderen Rechner kommt und Daten trägt, ist es der falsche Weg. Und wenn die SSD nach dem Einbau schon im BIOS fehlt, hilft die Datenträgerverwaltung nicht, weil Windows sie dann gar nicht sieht; dafür gibt es SSD wird nicht erkannt mit der Reihenfolge Steckplatz, Kerbe, Kabel, Einstellung.

Windows mitnehmen oder neu aufsetzen

Soll die neue SSD das Startlaufwerk werden, gibt es zwei Wege, und keiner braucht die Datenträgerverwaltung. Entweder du klonst das alte Laufwerk mit dem Werkzeug des SSD-Herstellers auf die neue SSD, bei eingebauter alter und neuer SSD, und stellst danach im BIOS die Startreihenfolge um. Oder du installierst Windows von einem USB-Stick neu auf die leere SSD und ziehst danach Spiele und Daten um. Das Klonen ist schneller, wenn die alte Installation sauber läuft; die Neuinstallation ist die bessere Wahl, wenn sie es nicht tut. Mit einer geklonten Systemplatte und der alten im Rechner solltest du die alte danach leeren oder ausbauen, sonst startet Windows irgendwann von der falschen.

Laptop und PS5: zwei Sonderfälle in Kürze

Im Notebook ist der Einbau derselbe Handgriff, der Weg dorthin ein anderer. Der Boden muss ab, und bei fest verbautem Akku wird dessen Stecker auf der Platine abgezogen, bevor du an die SSD gehst. Welche Baulänge und welcher Schlüssel passen, steht im Handbuch des Notebooks, und hat das Notebook nur einen Steckplatz, wird die alte SSD ersetzt statt ergänzt. Dann ist Klonen oder Neuinstallation nicht die Kür, sondern Pflicht, und das Klonen muss vor dem Ausbau passieren, mit der neuen SSD in einem USB-Gehäuse. Was eine SSD für den Laptop je Terabyte kostet, steht in SSD für Laptop.

Die PS5 nimmt nur eine bestimmte Sorte M.2-SSD, und die Konsole selbst ist wählerischer als jedes Mainboard. Sony nennt als Voraussetzung eine M.2-NVMe-SSD mit M-Key und PCIe Gen4 x4, 250 GB bis 8 TB, in den Längen 2230 bis 22110, mit Kühlstruktur und einer Gesamthöhe bis 11,25 mm; empfohlen wird ein sequenzielles Lesen ab 5.500 MB/s, und zum Öffnen der Abdeckung reicht ein Kreuzschlitzschraubendreher (PlayStation-Support, „How to add an M.2 SSD to a PS5 console", abgerufen am 14. September 2026). Welche Laufwerke diese Bedingungen im Namen tragen und was sie je Terabyte kosten, steht in Beste SSD für PS5.

Die ehrliche Einschränkung

Diese Seite nennt keine Zahl, wie oft welcher Fehler beim Einbau passiert; die Reihenfolge ist aus Herstelleranleitungen und Handbüchern abgeleitet, keine Messung. Wir betreiben kein Testlabor und haben keine SSD in ein Board geschraubt, um Zeiten zu stoppen. Welche SATA-Ports ein M.2-Steckplatz stilllegt, steht nur im Handbuch deines Boards; die beiden ASUS-Beispiele oben zeigen nur, dass es beides gibt. Menüwege in Windows 11 ändern sich mit Updates, und die Bilder auf dieser Seite sind Illustrationen, kein Beleg. Was das im Einzelnen heißt, steht in Wie wir testen.
